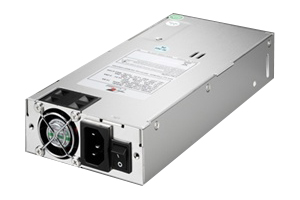

Zippy P1H-5500G 1U Single
Peripheral > Power Supply > Zippy > P1H-5500G


P1H-5500G

  • Output Wattage : 500W
  • Best Solution for: Server, Workstation, Storage System, IPC
  • Dimension:
    225.00 x 100.00 x 40.50 (mm)
    8.86 x 3.8.94 x 1.59 (inch)
AC INPUT SPECIFICATION

  • VOLTAGE: 90 ~ 264VAC FULL RANGE
  • FREQUENCY: 47~63 HZ
  • INPUT CURRENT:7.0 A ( RMS ) FOR 115VAC/3.0 A ( RMS ) FOR 230VAC
  • INRUSH CURRENT: 40A MAX. FOR 115 VAC/60 A MAX. FOR 230 VAC
  • DC INPUT SPECIFICATION
    OUTPUT VOLTAGE
    OUTPUT CURRENT
    REGULATION
    OUTPUT
    MIN.(A)
    MAX.(A)
    LOAD
    LINE
    RIPPLE & NOISE
    MAX.[P-P]
    +5V
    0.5
    18
    ± 5%
    ± 1%
    50mV
    +12V
    2
    40
    ± 5%
    ± 1%
    120mV
    -12V
    0
    0.5
    ± 5%
    ± 1%
    150mV
    +3.3V
    0.5
    18
    ± 5%
    ± 1%
    60mV
    +5VSB
    0.1
    3
    ± 5%
    ± 1%
    60mV
    Remarks:
    * THE OUTPUT CURRENT OF +5V AND +3.3V NOT EXCEED 100W
    * TOTAL POWER : 500W



    • TEMPERATURE RANGE: OPERATING 0℃ ~ 50℃, STORAGE –20℃ ~ 80℃
    • HOLD UP TIME: 16 ms MINIMUM AT FULL LOAD & NORMAL INPUT VOLTAGE
    • EFFICIENCY: TYPICAL >87% AT 115V, FULL LOAD
    • POWER GOOD SIGNAL: ON DELAY 100 ms TO 500 ms, OFF DELAY 1 ms
    • OVER POWER PROTECTION
    • OVER VOLTAGE PROTECTION
    • OVER CURRENT PROTECTION
    • SHORT CIRCUIT PROTECTION
    • EMI NOISE FILTER: FCC CLASS B, CISPR22 CLASS B
    • SAFETY: TO MEET UL, CUL, TUV, CCC * 3.3V / 5V REMOTE SENSING
    • COOLING: ONE 40mm DC FANS
    • ACTIVE POWER FACTOR CORRECTION MEET IEC-1000-3-2 CLASS D
    • *THE POWER-SUPPLY IS FOR CHASSIS-ASSEMBLY ONLY AND IS NOT ALLOWED TO BE OPERATED AS STAND-ALONE COMPONENT. FINAL ASSEMBLY HAS TO COMPLY WITH CORRESPONDING EMC- AND SAFETY-REGULATIONS.
