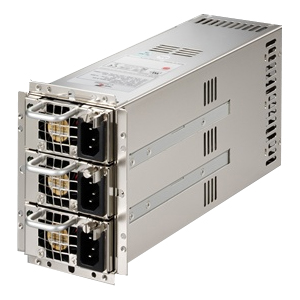

Zippy R3G-5800V4V N+1 Redundant
Peripheral > Power Supply > Zippy > R3G-5800V4V


R3G-5800V4V


  • Output Wattage: 800W
  • Best Solution for: Server, Workstation, Storage System, IPC
  • Dimension:
    276.00 x 150.00 x 86.00 (mm)
    10.87 x 5.00 x 3.27 (inch)
AC INPUT SPECIFICATION

  • VOLTAGE: 90 ~ 264VAC FULL RANGE
  • FREQUENCY : 47 ~ 63 HZ
  • INPUT CURRENT:8A/3A (115 / 230 VAC) POWER MODULE
  • INRUSH CURRENT:35A/70A MAX. FOR 115/230 VAC POWER MODULE
  • DC INPUT SPECIFICATION
    OUTPUT VOLTAGE
    OUTPUT CURRENT
    REGULATION
    OUTPUT
    MIN.(A)
    MAX.(A)
    LOAD
    LINE
    RIPPLE & NOISE
    MAX.[P-P]
    +5V
    0.5
    32
    ± 5%
    ± 1%
    50mV
    +12V
    2
    63
    ± 5%
    ± 1%
    120mV
    -12V
    0.2
    1.2
    ± 10%
    ± 1%
    150mV
    +3.3V
    0.5
    32
    ± 5%
    ± 1%
    50mV
    +5VSB
    0.3
    4
    ± 5%
    ± 1%
    50mV
    Remarks:
    * TOTAL OUTPUT MAX: 800W TOTAL CURRENT OF +5V AND +3.3V NOT EXCEED 190W



    • TEMPERATURE RANGE: OPERATING 0°~40°, STORAGE -20~70°
    • HOLD UP TIME:16mS MINIMUM AT FULL LOAD & 90 VAC INPUT VOLTAGE
    • DIELECTRIC WITHSTANDING: INPUT/OUTPUT 1500 VAC FOR 1 MINUTE INPUT TO FRAM GROUND 1500 VAC FOR 1 MINUTE
    • EFFICIENCY:>80% TYPICAL AT 115VAC, 20%~100% MAX LOAD
    • POWER GOOD SIGNAL:ON DELAY 100mS TO 550mS
    • POWER GOOD SIGNAL:ON DELAY 100mS TO 500mS
    • OVER POWER PROTECTION:110~180% MAX
    • OVER VOLTAGE PROTECTION:+5V→5.9V~6.7V、+12V→13.0V~15.0V、+3.3V→3.9V~4.3V
    • SHORT CIRCUIT: +5V, +3.3V, +12V, +5VSB, -12V
    • OVER CURRENT PROTECTION: +3.3V→35.2~48A, +5V→35.2~48A,+12V→69.3~100.8A
    • SAFETY: TO MEET UL, CUL, TUV, CCC
    • Remote on/off control
    • N+1 REDUNDANCY FUNCTION
    • LEAKAGE CURRENT: 3.5MA. MAX. AT NOMINAL VOLTAGE 250VAC
    • COOLING: 40mm DC FANS (one module)
    • *THE POWER-SUPPLY IS FOR CHASSIS-ASSEMBLY ONLY AND IS NOT ALLOWED TO BE OPERATED AS STAND-ALONE COMPONENT. FINAL ASSEMBLY HAS TO COMPLY WITH CORRESPONDING EMC- AND SAFETY-REGULATIONS.
